Proxxon tokarilica PD400

Proxxon tokarilica PD400

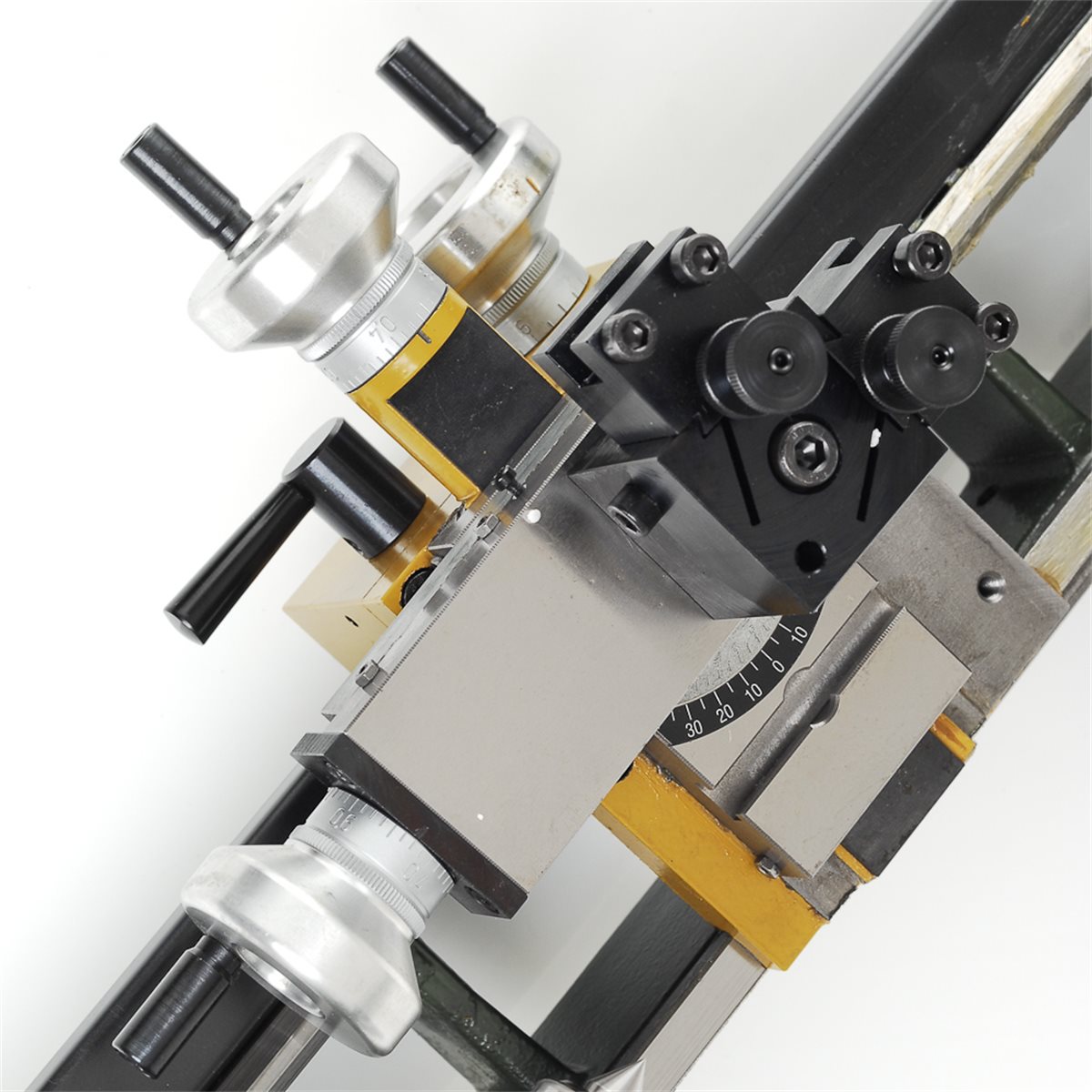

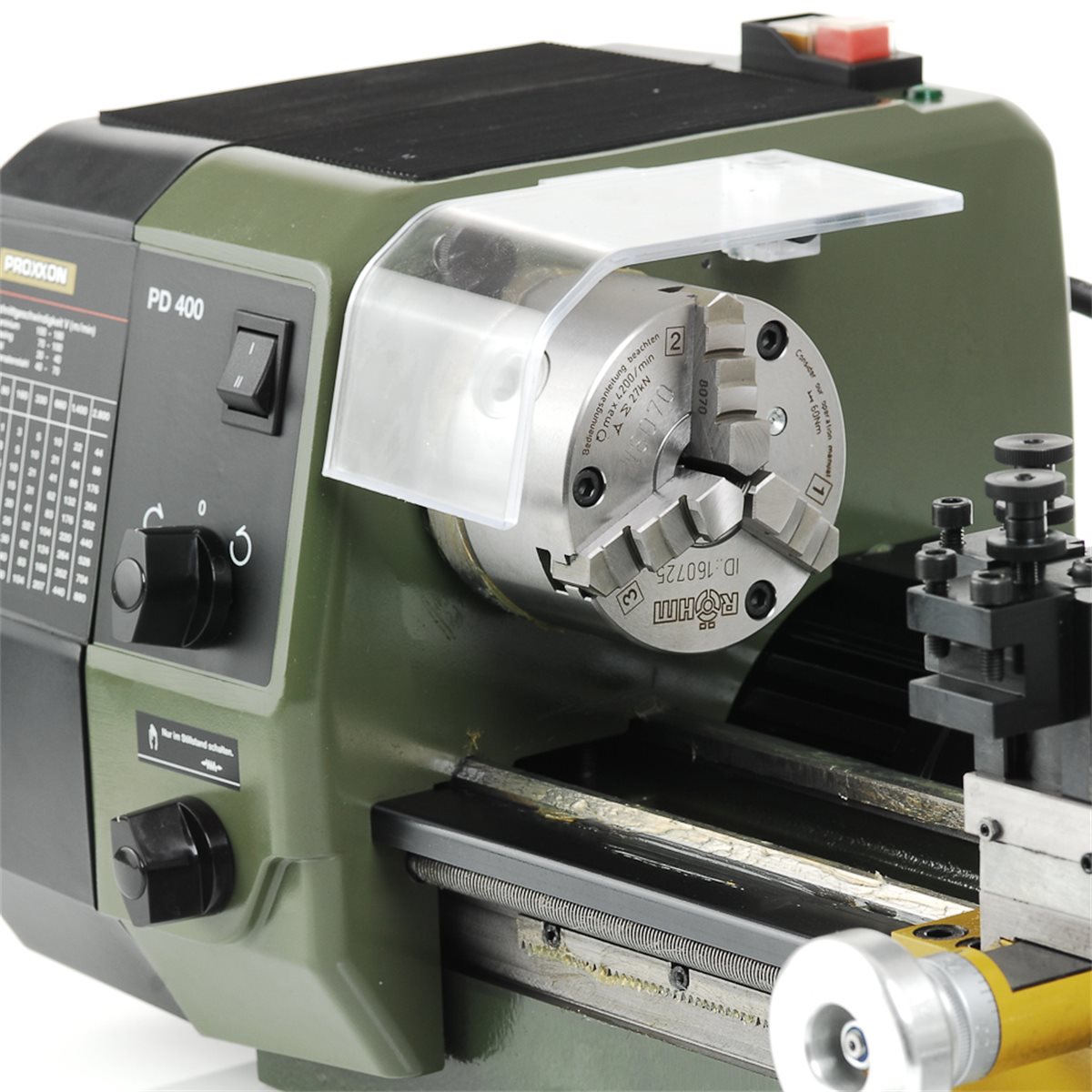

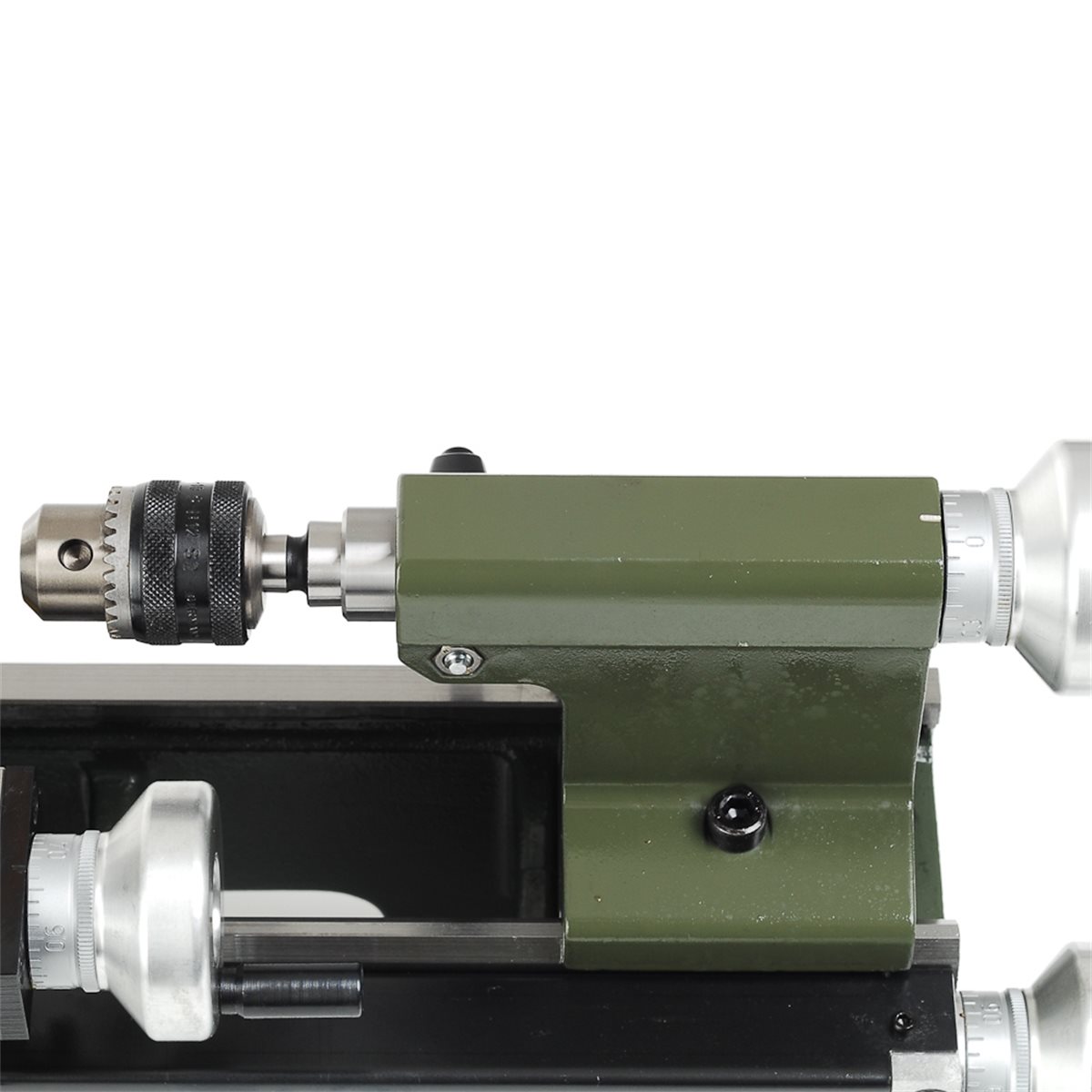

Postolje stroja: od visokokvalitetnog križnog lijevanog željeza sa širokim krakovima, prizmatičnim klizačima. Za rad bez vibracija čak i pri velikim opterećenjima. S prirubnicom i navojnim rupama straga za pričvršćivanje bušilice i glave glodalice PF 230. Pokriveno olovno vreteno.   Glava: Od tlačno lijevanog aluminija. Preveliko glavno vreteno s dva podesiva konusna valjkasta ležaja i MK 3 provrtom na strani stezne glave. Provrt vretena 20,5 mm. Izlaz bez stezne glave 1/100 mm. Okretni prekidač za uključivanje automatskog dodavanja (po izboru 0,07 i 0,14 mm/okret.). Vodeće i pogonsko vreteno s trapezoidnim navojem (12 x 1,5 mm).   Stražnji dio: Od tlačno lijevanog aluminija. Navlaka Ø 24 mm, uvlačiva do 40 mm. Sa mm skalom. S živim središtem MK 2 i 10 mm steznom glavom zupčanika (B 12 - provrt/MK 2).   Nosač: Kolica za krevet od lijevanog cinka. Križni klizač (podešavanje 85 mm) i gornji klizač (raspon podešavanja 52 mm) od čelika. Gornji klizač može se zakretati za konusno okretanje (dostupno je stupnjevanje do 45°). S višestrukim stupovima alata i dva elementa stupova alata za brzu promjenu i jednostavno podešavanje visine. Za tokarske alate 10 x 10 mm   Pogon: Snažni kondenzatorski motor za dvije brzine i dodatni trostupanjski remenski pogon. Broj okretaja vretena na stupnju 1: 80 - 330 - 1400 o/min. Za stupanj 2: 160 - 660 i 2800 o/min.   Stezna glava za strug: Visokokvalitetna stezna glava s 3 čeljusti prema DIN 6386 klasa 1 (tolerancija koncentričnosti 0,04 mm). Kapacitet kroz okretne stezne glave 3 - 100 mm. Uključujući zaštitu stezne glave tokarilice sa sigurnosnim isključivanjem.   Ručni kotači: od aluminija, s prstenom skale podesivim na 0. Za poprečni i gornji klizač: 1 podjela = 0,025 mm. 1 okr. = 1 mm. Za konjicu i vodeće vreteno: 1 linija graduiranja = 0,05 mm. 1 okr. = 1,5 mm.   Podrška za brzo podešavanje: Pomoću velikog ručnog kotača pričvršćenog za krevet pomoću zupčaste letve.   Uređaj za rezanje navoja: Za lijevi i desni navoj. S mjenjačima za 19 različitih metričkih uspona: 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Također za inčne navoje od 10 - 48TPI.

Tehnički podatci za Proxxon PD 400

230V. 50/60Hz. Veličina D 900, Š 400, V 300 mm. Težina cca. 45 kg. Nazivna ulazna snaga motora 870 W Izlazna snaga 550 W Brzine motora 1400 / 2800 o/min. Srednji razmak 400 mm. Zamah 85 mm. Visina iznad poprečnog klizača 58 mm.     Standardno je uključen držač alata s dva podesiva umetka.
